現代の建築および工業生産の分野では、カラーコーティングされたアルミニウム シートおよびコイルは、屋根材、カーテンウォール、天井、サンドイッチ パネル、およびアルミニウム複合パネル (ACP) に不可欠な材料となっています。性能を決定する最も重要な品質指標の 1 つは厚さの公差です。正確な厚さ公差により、スムーズな加工、信頼性の高い接合、構造強度、長期耐久性が保証されます。-
業界標準と主要指標
一般産業用アルミニウム板およびストリップに関する GB/T 3880.3-2024 によると、建材業界のニーズと組み合わせた、塗装済みアルミニウム シートの標準システムは次のとおりです。
厚さ1.0mm以下：公差±0.02mm（高精度）
1.0～3.0mm：±0.05mm公差（普通精度）
3.0mm 以上: ±0.10mm 公差 (構造-等級の精度)
航空宇宙や超精密加工などの特殊な用途では、公差が ±0.01 mm、さらには ±0.005 mm に達する場合があり、特殊な圧延技術が必要になります。{0}
アプリケーションが異なれば、必要な精度も異なります
ACP（アルミ複合パネル）の製造
ACP の製造では、平坦性と接着強度を確保するために、厚さの一貫性が重要です。テストでは、カラーコーティングされたアルミニウムコイルが±0.015mmで制御されることが示されています。
- 複合気泡率60%低減
- パネルうねり 0.3mm以下/2m
対照的に、公差が ±0.03 mm と緩い場合、層間剥離のリスクが高くなります。
サンドイッチパネルの製造
サンドイッチ パネルは工業用建物や空港で広く使用されており、多層構造で構成されています。-これらの場合、厚さの許容差は次のようになります。
- 表面アルミシート：±0.05mm
- パネル全体の厚さ：±0.1mm
事例参考:北京大興国際空港プロジェクトでは、より厳格な公差管理により、通常の公差で製造されたパネルと比較して耐風圧性が最大 40% 向上しました。

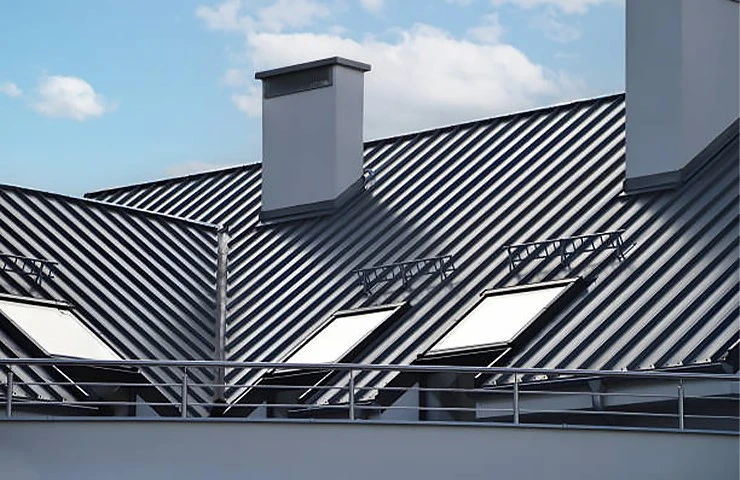

屋根の用途
屋根システムは、風荷重や熱膨張などの特有の課題に直面しています。この場合：
- 標準公差：±0.1mm
- 特別な高負荷領域: ±0.08mm
事例参考:広州のプロジェクトでは、精密に制御されたアルミニウム屋根パネルを 5 年間使用した後、標準公差製品を使用した場合は 4 mm 以上の変形があったのに対し、2 mm の変形が報告されました。-
ハンチェンメタルの技術的進歩
Hanchen Metal の塗装済みアルミニウム コイルは、ドイツの SMS 20 高精度圧延機を使用して製造されており、驚くべき精度を実現しています。
- 厚さ制御システム: ±0.001 mm の精度を備えたオンライン レーザー厚さゲージとリアルタイム閉ループ制御により、10,000 メートルにわたって厚さの変動が ±0.015 mm 以内に抑えられます。-
- 材料の最適化: AA3003 H24 アルミニウム合金を使用すると、汎用合金と比較して最大 15% 高い降伏強度が得られます。-
- コーティング性能: QUV 加速老化試験 (ASTM D4587) では、PVDF- でコーティングされたサンプルは 4000 時間後に 2.0 以下の ΔE を達成しました。
- トレーサビリティ: 各コイルは、厚さ、T ベンド性能 (ASTM D4145)、接着試験 (GB/T 9286-2021) を含む完全な検査レポートとともに納品されます。{0}
| 寸法 | 業界平均 | ハンチェンメタル | アドバンテージ |
|---|---|---|---|
| 厚み精度 | ±0.05mm | ±0.015mm | 67%改善 |
| 加工歩留まり | 92–95% | 99.2% | 4～7%高い |
| プロジェクトの耐用年数 | 10～15年 | 18～20歳 | 50%延長 |
| コスト効率 | ベースライン 1.0 | 0.82 | 18% 節約 |
専門的な調達に関する推奨事項
ACPメーカー向け
マルチポイントの厚さレポートと 0T での T ベンド性能を備えた 0.5 ～ 0.8 mm のコイルを選択してください。-
サンドイッチパネル生産者向け
標準的な建築プロジェクトには 1.0 ～ 1.2 mm のシートを使用し、輸送や高荷重の用途には 1.5 ～ 2.0 mm のシートを使用します。-コア層とアルミニウム層の間の膨張係数を一致させます。
屋根パネル加工業者向け
斜面には 1.0 mm 以上のコイルを選択し、強風地域には 10 度以下の強化エッジを選択してください。-風洞試験と SGS/CMA サードパーティ認定を取得することを強くお勧めします。-
カラー コーティングされたアルミニウム シートとコイルの厚さの許容差は単なる技術的な数値ではなく、{0}}安全性、パフォーマンス、長期的なコストに直接影響します。{1}} Hanchen Metal は、高度な圧延およびコーティング技術を採用することで、ACP、サンドイッチ パネル、および屋根システムの最も厳しい精度要件を満たす材料を顧客に提供しています。
